鋰離子電池憑借循環壽命長、能量密度高、無污染等優點被廣泛應用于儲能與新能源汽車等領域，是執行“雙碳” 目標的重要助力。為保證鋰離子電池安全可靠地運行，必須對電池狀態進行科學監測與風險評估。開路電壓(Open circuit voltage, OCV)是鋰離子電池的重要參數之一，其在一定溫度下與電池的荷電狀態(State of charge, SOC)呈現一一對應的關系。
鋰電池OCV指的是鋰離子電池的開路電壓（Open Circuit Voltage），也叫靜置電壓。鋰電池在不充電和放電的情況下，電池兩端之間的電壓就是開路電壓。開路電壓是衡量鋰電池電量的一個重要指標，可以用來推算電池的剩余電量和狀態。因此，測量鋰電池的OCV對于電池的使用和維護非常重要。
當鋰電池處于不同的電量狀態時，其OCV也會有所不同。例如，當鋰電池充滿電時，其OCV會高達4.2伏特左右，而當電池電量減少時，其OCV也會相應下降。因此，通過測量鋰電池的OCV可以判斷其電量狀態，并決定是否需要進行充電。
同一個電芯的SOC-OCV關系在其整個生命周期中不是一成不變得，它會受到環境溫度、電芯的SOH、靜置時間的影響，不同的電芯的SOC-OCV關系曲線更是相差甚遠。所以隨著電芯得使用，要想SOC-OCV準確，就必須有針對性得不斷進行數據更新，否則靜態的使用初始值，會造成計算累計誤差。
|
項目 |
標 準 |
備注 |
|
設備產能 |
≥ 15PPM |
實際作業過程中，不可造成電池跌落，壓傷以及短路，起火。 |
|
故障率 |
2% |
指由設備造成的故障，設備定期維護、產前準備等不計 |
|
設備誤判率 |
≤1% |
良品判斷為NG |
|
設備漏判率 |
0 |
NG品判斷為良品 |
|
換型時間 |
0.5H（1人） |
一鍵換型 |
|
設備電源 |
220V.50HZ |
一次側電源接地；30KW以上設備標配電能表； |
|
設備承重 |
≤500Kg/m2 |
控制總重與承重面積之比 |
|
設備尺寸 |
1600x2200x2100 |
指設備外形長、寬、高最大尺寸，單位mm |
|
試產調機物料 |
100pcs |
超出數量，賣方按照市場價購買（包括現場試生產報廢物料） |

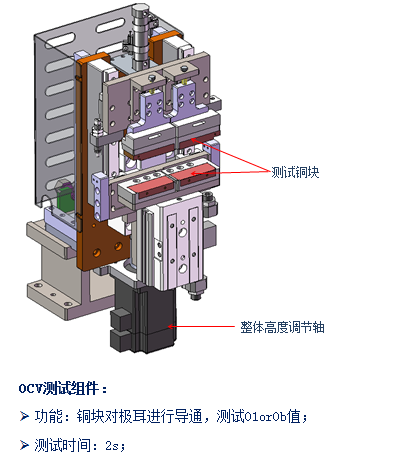

OCV測試工位：
1. 單工位測試，測試時可以實時顯示溫度
2. 測試銅塊整體壓緊所有電池極耳，所有位置保證一置性
3. 測試時可避免造成極耳壓傷
4. 安裝座做絕緣處理, 防止電池出現短路
5. 測試銅塊采用快速拆卸更換方式
6. 測試夾使用壽命≥25萬次
7. 對于測試時自動調取O1和OB測試溫度，可以根據需求進行NG挑選
8. 測試工位具備電池防越位檢測裝置，避免造成電池壓傷甚至報廢
控制過程要求：
|
設備指標 |
標 準 |
說 明 |
|
電池定位精度 |
±0.5mm |
|
|
測試時間 |
1.5±0.5s |
單臺測試儀測試 儀器：1. 安捷倫，6位半電壓表Keysight、34461A 2.日置HIOKI，內阻測試儀BT3562-01 |
|
測試儀表 (安捷倫，6位半電壓表Keysight、34461A) |
電壓量程：DC 0-10V 測試精度： ±（0.0035%rdg.+0.0005%fs） 溫度系數： ±（0.0005%rdg.+0.0001%fs）/℃ 顯示分辨率：1μV 重復性和再現性測試要求：GR&R≤10% |
儀表接線要求 1．設備內部儀表供電電源需采用1：1電源變壓器隔離，以降低電磁干擾 2．安捷倫3461A表測試電纜需配置帶屏蔽的雙絞線，屏蔽線屏蔽層一端接電壓 表接地點，另外一端懸空。 |
|
測試儀表3(日置HIOKI，內阻測試儀BT3562-01) |
內阻量程：0μΩ-3KΩ 測試精度：±（0.5%rdg.+0.1mΩ） 溫度系數：（±0.05%rdg.±0.5dgt.）/℃ 測試頻率：1KHz±0.2Hz 重復性和再現性測試要: GR&R≤10% |
儀表接線要求 1．設備內部儀表供電電源需采用1：1電源變壓器隔離，以降低電磁干擾 2．內阻測試儀測試電纜需配置帶屏蔽的雙絞線， SOURCE－H與 SOURCE－L纏繞在 起、 SENSE－H與 SENSE－L纏繞在一起，單獨進行屏蔽處理，然后連接到儀表接地點上 |
